Алмаз химически инертен, однако возможен процесс адсорбции молекул различных веществ на поверхности допированного бором алмаза. Присутствие кислорода на алмазной поверхности имеет существенное влияние на химическую активность и электрическую проводимость.[5]

Выделяют три наиболее вероятных пути загрязнения поверхности электрода:

· формирование изолирующей адсорбционной пленки, приводящее к частичному блокированию рабочей зоны электрода,

формирование непрерывной пористой пленки, которая замедляет проникновение окислительно-восстановительной пары к поверхности электрода,

формирование гладкой проводящей пленки, позволяющей передачу электрона в пленке.

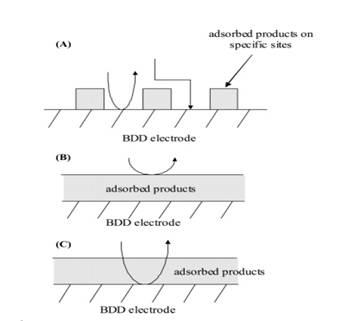

Рис.1 Возможные виды адсорбции. А – частичное формирование изолирующей адсорбционной пленки, В – формирование гладкой проводящей пленки, С – формирование пористой пленки

Наиболее вероятно, загрязнение поверхности электрода происходит вследствие процесса формирования тонкой электропроводящей пленки.[5]

Для очистки поверхности электрода перед каждым измерением рекомендуется проводить предобработку – окисление адсорбируемых веществ при высоких анодных потенциалах. Рекомендуется проводить окисление при потенциале 2,4В в буфере KH2PO4 (0,05М рН 7,4) не менее 15 минут для полной очистки рабочей поверхности электрода. [2]
