На простейшей, но, как указано выше, очень важной в практическом отношении диаграмме равновесия потенциалы электродных реакций, протекающих на водородном [εР(Н+/H2)] и кислородном [εР(О2/ОН-)] электродах, приведены в и зависимости от рН раствора. Эта диаграмма, кроме того, дает сведения об электрохимической устойчивости воды.

Потенциал реакции водородного электрода при 25°С можно представить в виде

(1.3.11)

учитывая, что -lg = pH. В этом уравнении =/, где - давление газообразного водорода в системе, а - давление газа, выбранное в качестве стандартной величины (1,01325·105 Па).

На кислородном электроде реализуется следующая реакция:

O2 + 2H2O + 4ē = 4OH- (1.3.12)

Потенциал электродной реакции равен

(1.3.13)

где (– давление газообразного кислорода в системе); εР (O2/OH-) – стандартный потенциал электродной реакции (1.3.12), равный 0,401 В при 25°С.

С учетом ионного произведения воды получаем выражение

(1.3.14)

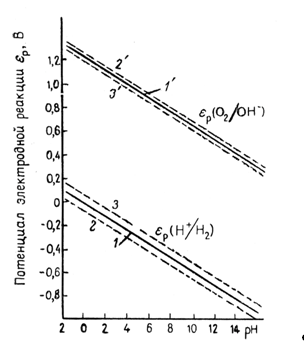

Рис. 1.3.1 - Диаграмма равновесия воды

На рис. 1.3.1. величины и , рассчитанные по уравнениям (1.3.11) и (1.3.14), приведены как функции pH. Сплошные прямые отвечают . При уменьшении pH на единицу потенциалы обоих электродов уменьшаются на 0,0591 В. Штриховые линии получают при уменьшении и увеличении давления водорода и кислорода на два порядка. В этом случае потенциал реакции водородного электрода (при постоянном pH) изменяется на 0,0591 В, а потенциал кислородного электрода – на 0,0295В. Следовательно, если построить график зависимости величин и от pH, то получаются две параллельные прямые, причем их истинное расположение зависит от давления газа. В интервале между двумя прямыми вода устойчива, т.е. при обычных условиях на электродах, работающих при потенциалах в пределах указанного интервала, не происходит выделения водорода или кислорода (это «интервал устойчивости» воды). За пределами этого интервала (т.е. при электродных потенциалах более отрицательных, чем , и более положительных, чем ) вода разлагается соответственно с выделением водорода и кислорода.

Поэтому в водных растворах можно достаточно надежно изучать равновесие и электродную реакцию на простых электродах, если потенциал данной реакции находится в пределах интервала устойчивости воды, а электролит не содержит растворенных газов H2 и O2. Если потенциал электродной реакции находится за пределами интервала устойчивости воды, то нельзя достичь равновесия исследуемой реакции [4].
