Экстракторы периодического и полупериодического действия относятся к несовершенному виду оборудования. Тем не менее во многих отраслях металлургической, химической, целлюлозно-бумажной, фармацевтической, пищевой и мясо - молочной промышленности они до сих пор имеют достаточно широкое распространение. Если для некоторых категорий получаемых экстрактов и настоев в отдельных отраслях фармацевтической, пищевой и мясо - молочной промышленности, где производятся небольшие партии продукции весьма многочисленных наименований, применение периодической аппаратуры можно считать оправданным, то для большинства перечисленных производств вопрос о переходе к непрерывно действующим аппаратам с режимом интенсивного массообмена между фазами является исключительно актуальным.

В качестве основных типов экстракторов периодического действия получили распространение камерные аппараты (реакторы) с механическим, пневматическим и пневмомеханическим перемешиванием, а также настойные чаны с неподвижным слоем твердых частиц с циркуляцией (перколяторы) и без циркуляции экстрагента.

Камерные аппараты (реакторы) обычно представляют собой сосуды цилиндрической формы с плоским или коническим днищем, выполненные из обычной или нержавеющей стали и покрытые внутри (если экстрагент представляет собой агрессивную среду) слоем или несколькими слоями кислотоупорного материала.

В гидрометаллургии распространены подобного рода реакторы с пневмомеханическим перемешиванием (рис. 6.1) или периферическими аэролифтами (рис. 6.2). При центральном аэролифте пульпа (смесь твердых частиц и экстрагента) сгребается мешалкой к центральной трубе, в которую подается воздух, поднимается по трубе кверху, вследствие меньшей плотности жидкости, содержащей воздушные пузыри, и растекается сверху по желобам к периферии аппарата. Затем частицы оседают на дно и вновь сгребаются к центру аппарата. Мешалка делает 2—4 об/мин.

В реакторах с периферическими аэролифтами воздух подается по трубкам 1 внутрь труб 2, оттуда пульпа попадает в центральную трубу 3 и затем на мешалку 4, с помощью которой разбрасывается по сечению аппарата и вновь попадает в центральную трубу.

Аппараты подобного типа имеют обычно высоту от 2 до 4,5 м и соответственно диаметр от 2 до 9 м.

Процесс в таких аппаратах протекает как периодический или, при соединении нескольких подобных аппаратов в. виде каскада реакторов, как приближающийся к прямоточному.

Процесс в таких аппаратах протекает мало интенсивно, поскольку перемешивание происходит с очень небольшой скоростью и имеются условия для образования сгустков твердых частиц, в которые экстрагент мало или почти не проникает. Весьма медленным является и последующий процесс разделения твердых частиц и экстрагента. Кроме того, этим аппаратом свойственны все отмеченные выше недостатки периодического (замкнутого) и прямоточного процессов и известные недостатки периодического процесса вообще.

Экстрагирование в неподвижном (плотном) слое частиц жидкостью, фильтрующейся через этот слой, производят в аппаратах, которые носят название диффузоров, или перколяторов. Конструктивно такие аппараты представляют собой сосуд цилиндрической, конической или прямоугольной формы, имеющий в нижней части ложное перфорированное днище. Циркуляция экстрагента, фильтрующегося через слой, обеспечивается насосом. больших размеров для пищевой и фармацевтической промышленностей выполняют с мешалками (рис. 6.3). Процесс экстрагирования в этих аппаратах является периодическим.

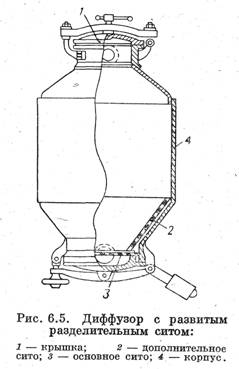

Аппараты малых объемов для экстрагирования в плотном слое располагаются обычно вертикально и имеют комбинированную форму: в основной своей части — цилиндрическую и с одного или обоих концов — форму усеченного конуса (рис. 6.4 и 6.5). Верхнее отверстие служит для загрузки аппарата твердыми частицами, нижнее — для выгрузки. К этим отверстиям плотно прижимаются крышки с помощью специального механического или гидравлического устройства.

Разделительное сито может находиться над нижней (рис. 6.5) или под верхней (рис. 6.4) крышками диффузора.

Последовательное соединение группы из 4—16 таких аппаратов позволяет проводить процесс полупериодически. При этом он может протекать по двум схемам.

1. Определенный период времени во всех аппаратах жидкость неподвижна, затем происходит продвижение экстрагента из аппарата в аппарат. Такой процесс должен рассматриваться как комбинированный прямоточно-противоточный процесс, и число необходимых аппаратов или конечные параметры процесса должно рассчитываться по алгоритму.
