По техническому исполнению биогазовые установки подразделяются на три системы: аккумулятивную, периодическую, непрерывную.

В аккумулятивных системах предусматривается сбраживание в реакторах, которые служат одновременно и местом хранения сброженного навоза (субстрата) до его выгрузки. Исходный субстрат постоянно подается в резервуар до его заполнения. Выгрузка сброженного субстрата производится один-два раза в год в период внесения удобрений в почву. При этом часть сброженного осадка специально оставляется в реакторе и служит затравочным материалом для последующего цикла сбраживания. Объем хранилища, совмещенного с биореактором, рассчитывается на полный объем удаляемого с комплекса навоза в межпосевной период. Такие системы требуют больших объемов хранилищ и применяются очень редко.

Периодическая система производства биогаза предполагает разовую загрузку исходного субстрата в реактор, подачу туда же затравочного материала и выгрузку сброженного продукта. Такая система характеризуется довольно большой трудоемкостью, очень неравномерным выходом газа и требует наличия не менее двух реакторов, резервуара для накопления исходного навоза и хранения сброженного субстрата.

При непрерывной схеме исходный субстрат непрерывно или через определенные промежутки времени (1-10 раз в сутки) загружается в камеру сбраживания, откуда одновременно удаляется такое же количество сброженного осадка. Для интенсификации процесса сбраживания в биореактор могут вноситься различные добавки, увеличивающие не только скорость реакции, но и выход и качество газа. Современные биогазовые установки рассчитываются, как правило, на непрерывный процесс и изготавливаются из стали, бетона, пластмасс, кирпича. Для теплоизоляции применяются стекловолокно, стекловата, ячеистый пластик.

По суточной производительности существующие биогазовые системы и установки можно разделить на 3 типа:

малые - до 50 м3/сут;

средние – до 500 м3 /сут;

крупные – до 30 тыс. м3/сут.

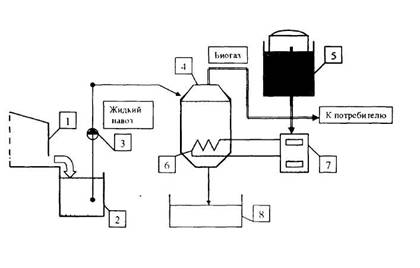

Метатенковые и сельскохозяйственные биогазовые установки не имеют принципиальных отличий, за исключением используемого субстрата. Технологическая схема биогазовой сельскохозяйственной установки представлена на рис. 1.

Согласно этой схеме навоз из животноводческого помещения (1) поступает в на копительную емкость (2), далее фекальным насосом (3) его загружают в метантенк — емкость для анаэробного сбраживания (4). Биогаз, образующийся в процессе брожения, поступает в газгольдер (5) и далее к потребителю Для нагрева навоза до температуры брожения и поддержания теплового режима в метантенке применяют теплообменник (6), через который протекает горячая вода, нагреваемая в котле (7) Сброженный навоз выгружают в навозохранилище (8).

Рис.1. Обобщенная схема производства биогаза (сельскохозяйственная биогазовая [4]

Биореактор имеет тепловую изоляцию, которая должна стабильно поддерживать температурный режим сбраживания и поддаваться быстрой замене при выходе из строя. Обогрев биореактора осуществляется посредством размещения по периметру стенок теплообменников в виде спирали из труб, по которым циркулирует горячая вода с начальной температурой 60-70 °С. Такая низкая температура теплоносителя принята во избежание гибели метанообразующих микроорганизмов и налипания частичек субстрата на теплообменную поверхность, что может привести к ухудшению теплообмена.В биореакторе также имеются устройства для постоянного перемешивания навоза. Поступление навоза в метантенк регулируется так, чтобы процесс сбраживания протекал равномерно.

Во время сбраживания в навозе развивается микрофлора, которая последовательно разрушает органические вещества до кислот, а последние под действием синтрофных и метанообразующих бактерий превращаются в газообразные продукты — метан и углекислоту.

В метантенках обеспечиваются все необходимые параметры процесса—температура(33-37º С) , концентрация органических веществ, кислотность (6,8-7,4) и др. Рост клеток метанового биоценоза также определяется соотношением C:N, и оптимальное его значение составляет 30:1. Некоторые вещества, содержащиеся в исходном субстрате, могут ингибировать метановое сбраживание (табл. 1). Например, куриный помет часто ингибирует метановое сбраживание избытком NH3.
