Сорбцию проводили в статических условиях при температурах 20±1°С; 45±1°С; 60±1°С. Масса волокна составила 0,100±0,002 г. Концентрация палладия от 0,3 до 2,5 мг/мл. Объем составлял 20 мл, рН составляла 1,0±0,1. Концентрацию палладия определяли по методике 2.2.1. (Приложение 4).

Изотермы сорбции палладия на волокнах ЦМ-А2, Мтилон-Т и ВАГ при разных температурах представлены на рисунках 3, 4 и 5 соответственно.

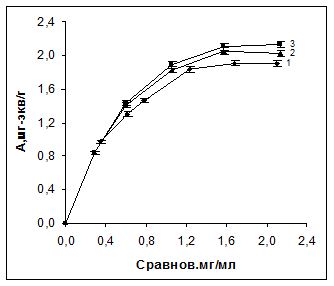

Рис.3. Изотерма сорбции палладия на волокне ЦМ-А2 при 20(1), 45(2) и 60ºС(3)

Рис.4. Изотерма сорбции палладия на волокне Мтилон-Т при 20(1), 45(2) и 60ºС(3)

По полученным данным были рассчитаны концентрационные константы равновесия для процессов сорбции палладия на волокнах ЦМ-А2, Мтилон-Т и ВАГ при температурах 20ºС, 45ºС и 60ºС, результаты приведены в таблице 6. Как видно из таблицы с увеличением температуры константы равновесия увеличивается как для ЦМ-А2, Мтилон-Т, так для ВАГ.

Рис.5. Изотерма сорбции палладия на волокне ВАГ при 20(1), 45(2) и 60ºС(3)

Таблица 6. Термодинамические характеристики процессов сорбции палладия на волокнах ЦМ-А2, Мтилон-Т и ВАГ

Энтальпию рассчитывали методом наименьших квадратов путем графического решения уравнения

lnKравн=-∆H/RT+∆S/R.

Зависимость lnКравн от 1/Т*10-3 представлена на рис.6.

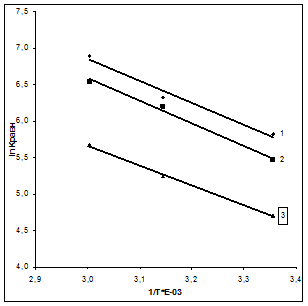

Рис.6. Зависимость константы равновесия от температуры для сорбции палладия на волокнах ЦМ-А2(1), Мтилон-Т(2) и ВАГ(3)

По полученным данным рассчитываем энергию Гиббса процесса сорбции палладия на волокнах ЦМ-А2, Мтилон-Т и ВАГ, по формуле

∆G=-RTLnKравн.

По полученным энтальпии и энергии Гиббса рассчитываем энтропию процесса сорбции по формуле
