В результате проведённых экспериментов было показано, что при замене PdI2 на PdCl2 также наблюдаются устойчивые колебания Еpt и рН, однако для выхода на режим колебаний при карбонилировании МА необходимо вводить основание – триэтиламин (ТЭА) (рис.4.1.1). Опыты с ФА протекали в данной системе без добавок ТЭА (рис.4.1.2).

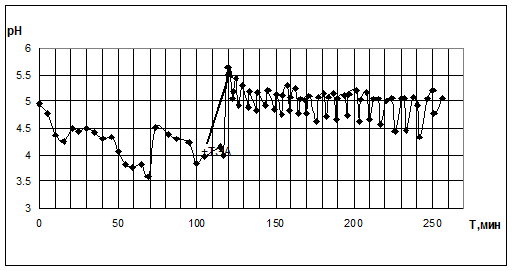

Рис. 4.1.1. Опыт по окислительному карбонилированию МА в системе KI - PdCl2.

KI=0,4M; PdCl2=0,05M; ТЭА=0,003М; VCH3OH=10мл; [MA]0: [CO]0: [O2]0 = 5:3:2

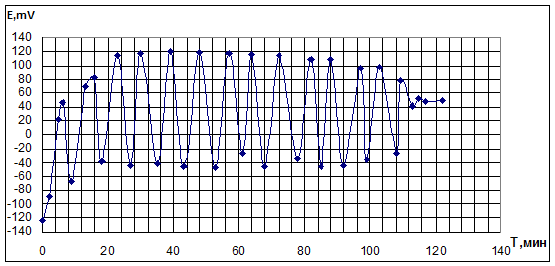

Рис. 4.1.2. Опыт по окислительному карбонилированию ФА в системе KI - PdCl2.

KI=0,4M; PdCl2=0,05M;ФА=0,1М; VCH3OH=10мл; [CO]0: [O2]0 = 1:1

В системе KI - PdBr2 также наблюдались колебания похожего вида, они продолжались в среднем около двух часов, однако протекали при немного более низких значениях рН, равных 3,0-4,0. Эти опыты проводили с использованием ФА (рис.4.1.3) и МА (рис.4.1.4) в качестве субстрата.

Рис.4.1.3. Опыт по окислительному карбонилированию ФА в системе KI - PdBr2.

KI=0,4M; PdBr2=0,05M; ФА=0,1М; VCH3OH=10мл; [CO]0: [O2]0 =1:2

Рис.4.1.4. Опыт по окислительному карбонилированию МА в системе KI - PdBr2.

KI=0,4M; PdBr2=0,05M; VCH3OH=10мл; [MA]0: [CO]0: [O2]0 = 5:3:2

Из приведённых данных можно сделать вывод о том, что природа аниона влияет на характеристики (период, амплитуда) колебаний.
