Далее наступает второй этап роста центров, в процессе которого происходит снижение пересыщения вокруг центров, но последние еще не взаимодействуют. Поэтому зарождение новых центров в местах, удаленных от уже образовавшихся островков, продолжается. После того, как области диффузионного "питания" центров перекрываются и пересыщение между островками снижается, вероятность появления новых центров падает, наступает третий этап - этап коррелированного роста. Большие островки растут, малые исчезают.

В случае непрерывной подачи атомов на поверхность (открытая система) островки разрастаются до соприкосновения и образуется сплошной монослой. Затем ситуация повторяется, но из-за рассогласования решеток, пленка германия оказывается сжатой, и по мере увеличения толщины растет энергия упругих деформаций. Так, в случае роста Ge на Si и InAs на GaAs именно наличие этих деформаций приводит к переходу от послойного роста к образованию 3D кластеров на поверхности подстилающего слоя германия (или InAs), т. е. реализации механизма Странского - Крастанова. Существенная неоднородность упругой релаксации островка по его высоте приводит к зависимости энергетического выигрыша от формы островка. Появляются несколько дискретных энергетически наиболее выгодных форм ("hut", "dome", "superdome").

Упругие искажения по периферии кластера и в прилегающей области подложки возрастают с увеличением его размеров, что изменяет закономерности присоединения адатомов к кластеру[, , ].

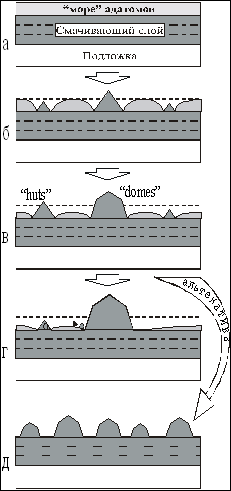

Рисунок 1. Схема формирования 3D островков в системе Ge/Si.

Рис.1 схематично показывает основные этапы образования ансамбля напряженных островков. В начальном состоянии (а) на поверхности имеется пересыщенный адсорбат, но теперь он образовался на поверхности подстилающего (смачивающего) слоя напыляемого материала (Ge). Зарождение 3D - "hut"-кластеров (позиция (б)) обусловлено релаксацией упругих деформаций. Далее (позиция (в)) появляются две выделенные формы: "hut" и "dome". Энергетическая выгодность первой и второй форм зависит от их объема, но возможно их сосуществование. Возможен переток атомов к более энергетически выгодной форме (позиция (г, но: нет непрерывного распределения по размерам, а наблюдается бимодальность в распределении); в работе [] наблюдался обратный пере ход от "dome" к "hut". Возможно квазиравновесное состояние системы, когда размеры и форма кластеров практически не изменяются во времени при отсутствии внешнего потока (позиция (д)). Вероятность стабильного состояния ансамбля островков возрастает с увеличением анизотропии поверхностной энергии (ее возрастанием на фасеточных гранях островков). При определенных условиях (близкое расположение островков) теоретически обосновано взаимодействие кластеров через перекрывающиеся поля упругих деформаций в подложке [,], что может способствовать упорядочению пространственного распределения островков на поверхности.
